Szerviz állapota
Hőmérséklet szint: hideg víz 30 fok, meleg víz testreszabható 0-90 fok között
Nyomáshatár: MAP10
Nyomásveszteség: AP63
Felfelé irányuló áramlási érzékenységi szint: U10
Lefelé irányuló áramlási érzékenységi szint: D5
Szerkezeti jellemzők és működési elv
Miután a víz befolyik a vízmérőbe, a járókerék házának alsó bemeneti nyílásán keresztül belép a mérőszerkezetbe, megmozgatva a járókerék forgását. A víz ezután a járókerék házának felső kimeneti nyílásán keresztül távozik. A járókerék sebessége egyenesen arányos a víz áramlási sebességével. A járókerék forgását egy reduktoron keresztül továbbítják a jelzőmechanizmushoz, rögzítve a mérőn áthaladó teljes vízmennyiséget. Ennek a vízmérőnek a számlálója a mért vízben van elmerülve, amely vízszintes csavaros-szárnyas vízmérőként ismert. Ennek a vízmérőnek az alap mértékegysége az M3.
Öntsük:
A szerelvény csatlakozását a GB/T17241.6-2008PN10 szerint kell megadni, amikor speciális specifikációkat rendelnek.
A méret, a súly és a fő paraméterek a fizikai termék- és rendelési követelményektől függenek.
Fő műszaki paraméterek
|
Névleges átmérő (mm) |
Pontossági osztály |
Terhelési áramlás Q |
Közös áramlási Q₃ |
Határáram Q₂ |
Minimális áramlás Q₁ |
|
m³/h |
|||||
|
LXL-DN80E |
2. szint |
78.75 |
63.00 |
4.00 |
2.520 |
|
LXL-DN100E |
2. szint |
125.00 |
100.00 |
6.40 |
4.00 |
|
LXL-DN125E |
2. szint |
200.00 |
160.00 |
10.00 |
8.00 |
|
LXL-DN150E |
2. szint |
312.50 |
250.00 |
16.00 |
10.00 |
|
LXL-DN200E |
2. szint |
500.00 |
400.00 |
25.60 |
16.00 |
|
LXL-DN250E |
2. szint |
787.00 |
630.00 |
102.00 |
25.20 |
|
LXL-DN300E |
2. szint |
1250.00 |
1000.00 |
160.00 |
40.00 |

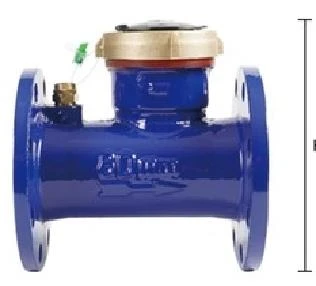

Asztaltest külső méretei
|
Névleges kaliber (mm) |
A vízmérő teljes hossza L (mm) |
Részt vett mód |
|
LXL-DN80E |
225 |
Karimás csatlakozás |
|
LXL-DN100E |
250 |
Karimás csatlakozás |
|
LXL-DN125E |
250 |
Karimás csatlakozás |
|
LXL-DN150E |
300 |
Karimás csatlakozás |
|
LXL-DN200E |
350 |
Karimás csatlakozás |
|
LXL-DN250E |
400 |
Karimás csatlakozás |
|
LXL-DN300E |
450 |
Karimás csatlakozás |

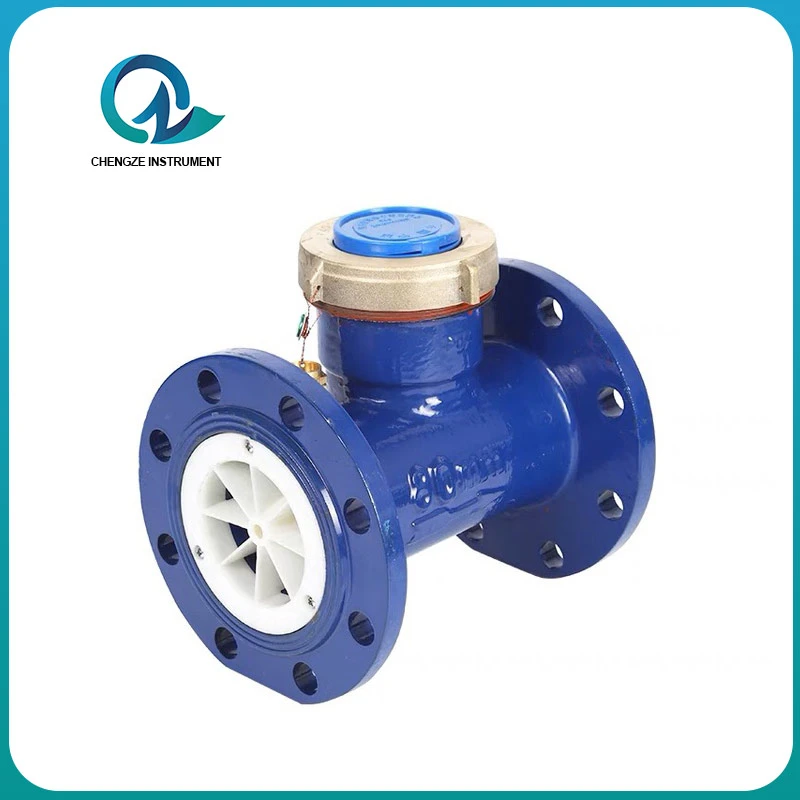

Hatalmas vízhozamot kell mérnie egy város, gyár vagy farm számára? Ismerje meg a vízszintes légcsavaros vízmérőt – a nagy{0}}volumen specialistát!
Ha a vízgazdálkodási kihívások során hatalmas mennyiségű víz mozgatása nagy-átmérőjű csöveken keresztül, a munkához egy mérőóra van szüksége. Gondoljon a települési vízvezetékekre, az ipari hűtőrendszerekre vagy a nagy-mezőgazdasági öntözésre. Ezekhez a nagy teherbírású-alkalmazásokhoz avízszintes propeller vízóraa bevált és hatékony választás.
Működési elve egyszerű, mégis erőteljes. A csővezetékbe vízszintesen szerelt propeller a víz áramlásával egyenes arányban forog. Ez az egyszerűgépészeti tervezésrendkívül hatékony a mérésheznagy-mennyiségű vízáramlásfigyelemre méltóhosszú távú-pontosság. Áramvonalas kialakítása alacsony ellenállást biztosít, ami minimálisnyomásveszteség– kritikus tényező a rendszer hatékonyságának megőrzésében és a szivattyúzási költségek megtakarításában.
A tartósság érdekében készült mérőórák robusztus anyagokból készültek, hogy ellenálljanak a folyamatos működésnek. Ez megbízható élettartamot jelent minimális karbantartás mellett, így aköltséghatékony megoldás-nagyméretű vízméréshez.
A települési vízellátásban, ipari üzemekben és nagyobb öntözési projektekben dolgozó mérnökök és vezetők számára a vízszintes propeller mérő megbízható megoldást kínálpontos tömeges vízszámlázásés erőforrás-gazdálkodás. Ez az igásló, akire számíthat a legigényesebb áramlásmérési feladatai során.
Válassza ki a Mérleghez épített mérőt. Gondoskodjon a nagy-mennyiségű áramlások pontos és hatékony méréséről a vízszintes propeller vízmérővel.
